Схема электроснабжения РФ

Карта подстаций и ЛЭП

Визуализация данных проекта OpenStreetMap по части электроэнергии.

В выборку попадают воздушные высоковольтные линии, подстанции и генерирующие мощности. Так же производиться валидация и визуализация разрывов ЛЭП.

Периодичность обновления - неделя.

Список возможностей

  • Раскраска ЛЭП по напряжению согласно ГОСТ Р 56303-2014
  • Визуализация опор (бетонные/металлические)
  • Раскраска подстанций по напряжению
  • Подсказка потенциальных мест разрывов
  • Поддержка отношений. Названия ЛЭП формируется из конечных ПС отношения
  • Визуализация недавно созданных объектов

На будущее

Доработать валидатор перепада напряжения. В частности, когда по одной линии идут разные напряжения и затем расходятся.

Геоданные: участники OpenStreetMap по лицензии ODbL
Визуализация: Mapbox

Валидация подстанций напряжением свыше 35кВ

Валидация
Поиск соответствия подстанций в OpenStreetMap и открытых источниках.

Для валидации использовались:

  • Региональные программы развития электроэнергетики
  • Раскрытие информации о свободной мощности для технологического присоединения - МРСК
  • Раскрытие информации о свободной трансформаторной мощности - ФСК ЕЭС

Геоданные: участники OpenStreetMap по лицензии ODbL
Геокодирование адресов: Nominatim

Железнодорожные станций России

Карта ж/д станций

Визуализация железнодорожных станций из проекта OpenStreetMap.

Визуализация призвана показать правильность тегирования станций и остановочных пунктов по схеме Общественный транспорт версия 2 (PublicTransport v2).

Отображаются

  • Места останова поезда в зоне нахождения станции
  • Места останова поезда в зоне отсутствия станции
  • Места останова поезда без зоны
  • Устаревшие тегирование жележнодорожных станций
  • Устаревшие тегирование остановочных пунктов

Геоданные: участники OpenStreetMap по лицензии ODbL
Визуализация: Mapbox

Валидатор навигации поезда между остановками

Валидация жд маршрутов

Навигация поезда между железнодорожными станциями по данным OpenStreetMap.

Из данных маршрутов поездов извлекаются станции, на которых он останавливается. Затем поочерёдно между ними строится навигационный маршрут.
Этот маршрут анализируется на крутые углы поворота. Т.е. грубо нарисованные, слишком угловатые железнодорожные пути. Либо отсутствие некоторых частей пути, заставляющих поезд разворачиваться и ехать задом.

Возможности валидатора:

  • Углы в маршруте свыше 30° выделены жёлтым цветом
  • Углы в маршруте свыше 90° выделены красным цветом
  • Показывается длина маршрута и количество остановок
  • Прогресс бар показывает сколько остановок участвуют в public_transport=stop_area

Геоданные: участники OpenStreetMap по лицензии ODbL
Навигация: OSRM

Инструментарий для JOSM

Иконки

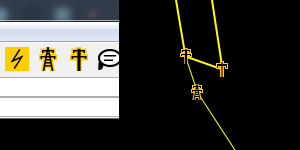

Представлены разные наработки для JOSM, в виде пресетов и стилей.

preset-power-tower - для быстрого задания основных типов конструкций опор ЛЭП. Можно вынести на панель и задать горячии клавиши.

style-power-tower-solid - для визуализации основных типов конструкций опор ЛЭП.

style-power-voltage-color - для визуализации основных классов напряжений ЛЭП по ГОСТ 56303-2014.
